產品中心
LPS-S拉線式位移傳感器
一、LPS-S拉線式位移傳感器概述：
拉繩位移傳感器，又稱拉繩編碼器，拉繩尺，拉線尺，拉線編碼器，拉線位移傳感器，是直線位移傳感器在結構上的精巧集成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的優良傳感器。
該系列產品具有很大的選擇空間，行程從100mm至10000mm不等， 具有模擬電流信號mA：4-20mA，模擬電壓信號V1：0-5V，V2：0-10V，脈沖信號P：A、B、Z相數字輸出，RS485數字信號輸出等；滿足大行程、高精度各種信號需求。
S機座和M機座系列產品往復運動的瞬間加速不可超過1米/秒；L機座和XL機座系列產品往復運動的瞬間加速不可超過0.5米/秒；否則將導致鋼索斷裂。
二、LPS-S拉線式位移傳感器技術參數：
|
項目規格 |
內容 |
備注 |
|
量程 |
100mm-1300mm |
其他行程可定制 |
|
電源電壓 |
DC 5V～DC 10V（電阻輸出型） DC12V～DC24V（電壓/電流/RS485） |
波動5%以下
|
|
供應電流 |
10mA～35mA |
|
|
輸出信號 |
電阻輸出型：5kΩ， 數字信號輸出型：RS485， 脈沖輸出型：A B Z |
|
|
線性精度 |
±0.25%FS～±0.3%FS |
|
|
重復性 |
±0.05%FS |
|
|
線徑規格 |
0.8mm或1.5mm(SUS304) |
|
|
工作環境溫度 |
-10℃～65℃ |
|
|
震動 |
10Hz to 2000Hz |
|
|
防護等級 |
IP65 |
|

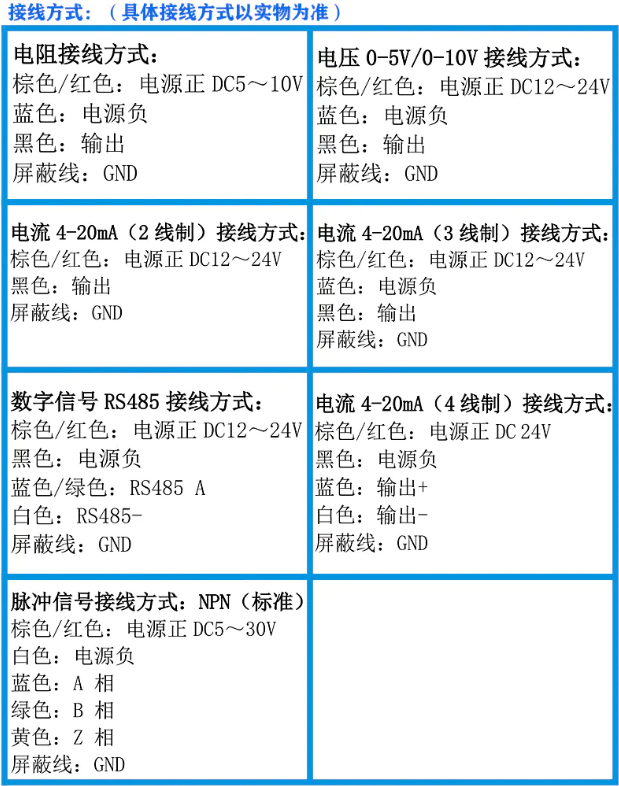

三、LPS-S拉線式位移傳感器接線方式：

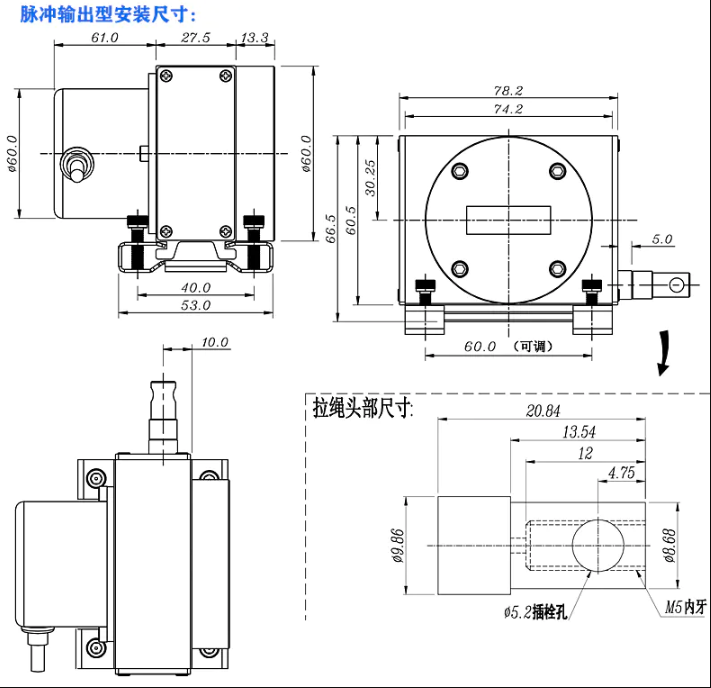

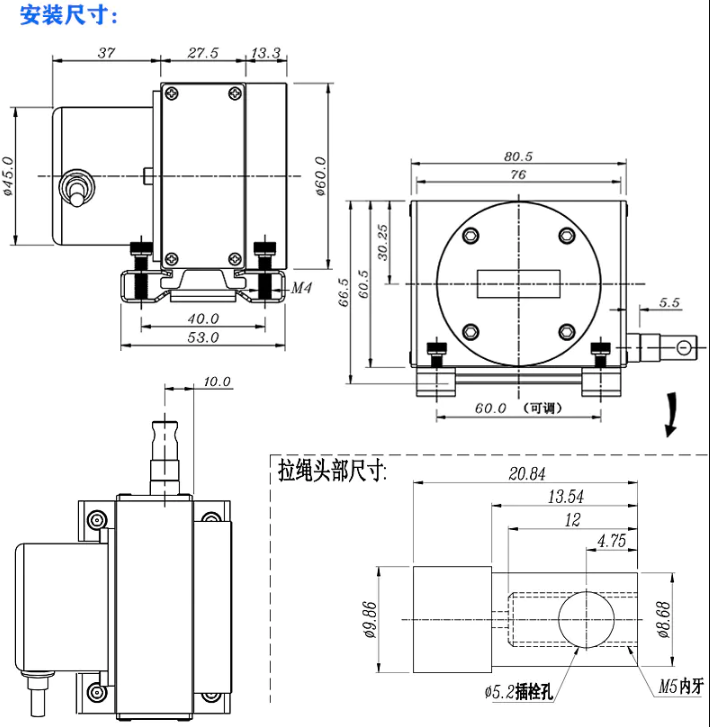

四、LPS-S拉線式位移傳感器安裝尺寸：

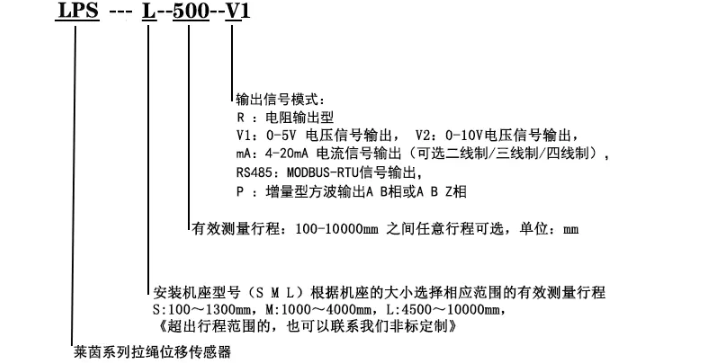

五、LPS-S拉線式位移傳感器選型指導：
六、LPS-S拉線式位移傳感器注意事項：
1、利用底部４個固定螺絲孔,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。
2、不銹鋼索安裝時,須注意水平角度,亦即盡量使鋼索由出線口至移動部位之機構,于工作時水平滑動。
3、保持較小角度（容許偏差＋/-3°）以確保量測精度及鋼索之壽命。
鋼索本體是不銹鋼加涂氟層,請勿讓其受外力的割傷﹑燒損﹑撞擊等不當之事發生：過量的粉塵﹑積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損,導致運轉不順的故障。
4、未安裝于工作臺或固定坐前,請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回．此舉將造成鋼索斷裂,傷害本體結構。
5、若使用于非直線運動的機構,請加裝適當?shù)幕嗊\轉。
6、若使用于環境惡劣或特殊場合,請自行加裝保護機構。
